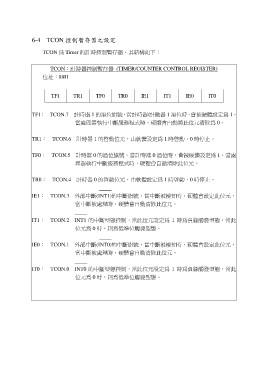

6-4 TCON 控制暫存器之設定

TCON 為 Timer 的計時控制暫存器，其結構如下：

TCON：計時器控制暫存器 (TIMER/COUNTER CONTROL REGISTER)
位址：88H

TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0

TF1： TCON.7 計時器 1 的溢位旗號，當計時器/計數器 1 溢位時，會被硬體設定為 1，
當處理器執行中斷服務程式時，硬體會自動將此位元清除為 0。

TR1： TCON.6 計時器 1 的啟動位元，由軟體設定為 1 時啟動，0 時停止。

TF0： TCON.5 計時器 0 的溢位旗號，當計時器 0 溢位時，會被硬體設定為 1，當處
理器執行中斷服務程式時，硬體會自動清除此位元。

TR0： TCON.4 計時器 0 的啟動位元，由軟體設定為 1 時啟動，0 時停止。

IE1： TCON.3 外部中斷(INT1)的中斷旗號，當中斷被檢知時，硬體會設定此位元，
當中斷被處理時，硬體會自動清除此位元。

IT1： TCON.2 INT1 的中斷型態控制，當此位元設定為 1 時為負緣觸發型態，當此
位元為 0 時，則為低準位觸發型態。

IE0： TCON.1 外部中斷(INT0)的中斷旗號，當中斷被檢知時，硬體會設定此位元，
當中斷被處理時，硬體會自動清除此位元。

IT0： TCON.0 INT0 的中斷型態控制，當此位元設定為 1 時為負緣觸發型態，當此
位元為 0 時，則為低準位觸發型態。
