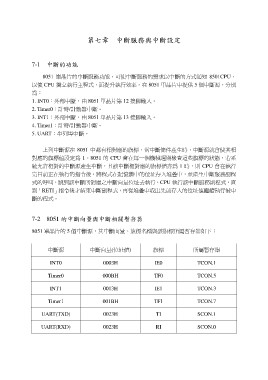

Page 80 -

第七章 中斷服務與中斷設定

7-1 中斷的功能

8051 單晶片的中斷服務功能，可使中斷服務的需求以中斷的方式通知 8501CPU，
以使 CPU 獨立執行主程式，而提升執行效率。在 8051 單晶片中提供 5 個中斷源，分別
為：
1. INT0：外部中斷，由 8051 單晶片第 12 接腳輸入。
2. Timer0：計時/計數器中斷。
3. INT1：外部中斷，由 8051 單晶片第 13 接腳輸入。
4. Timer1：計時/計數器中斷。
5. UART：串列埠中斷。

上列中斷源在 8051 中都有相對應的旗標，當中斷條件產生時，中斷源就會使其相
對應的旗標值設定為 1。8051 的 CPU 會在每一個機械週期檢查這些旗標的狀態，若系
統允許相對的中斷源產生中斷，且該中斷相對應的旗標值亦為 1 時，則 CPU 會在執行
完目前正在執行的指令後，將程式在記憶體中的位址存入堆疊中，並產生中斷服務副程
式的呼叫，跳到該中斷所對應之中斷向量位址去執行，CPU 執行該中斷服務副程式，直
到「RETI」指令後才結束中斷副程式，再從堆疊中取出先前存入的位址值繼續執行被中
斷的程式。

7-2 8051 的中斷向量與中斷相關暫存器

8051 單晶片的 5 個中斷源，其中斷向量、旗標名稱與該旗標所屬暫存器如下：

中斷源 中斷向量(位址值) 旗標 所屬暫存器
INT0 0003H IE0 TCON.1
Timer0 000BH TF0 TCON.5
INT1 0013H IE1 TCON.3
Timer1 001BH TF1 TCON.7
UART(TXD) 0023H TI SCON.1
UART(RXD) 0023H RI SCON.0
