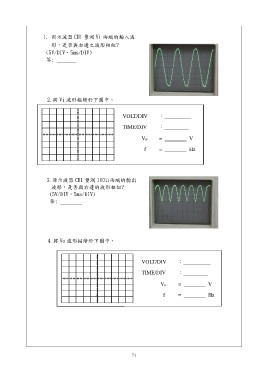

1. 用示波器 CH1 量測 Vi 兩端的輸入波
形，是否與右邊之波形相似?
(5V/DIV，5ms/DIV)
答:
2.將 Vi 波形描繪於下圖中。
VOLT/DIV ： V
TIME/DIV ： Hz
=
VP =
f
3.用示波器 CH1 量測 100Ω兩端的輸出
波形，是否與右邊的波形相似?
(5V/DIV，5ms/DIV)
答:
4.將 Vo 波形描繪於下圖中。
VOLT/DIV ： V
TIME/DIV ： Hz
=
VP =
f
71
