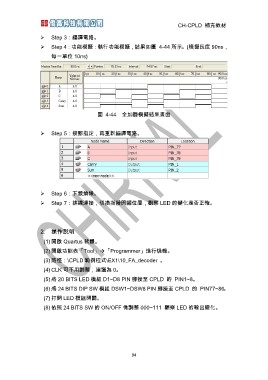

CH-CPLD 補充教材
¾ Step 3：編譯電路。
¾ Step 4：功能模擬：執行功能模擬，結果如圖 4-44 所示。(模擬長度 90ns，
每一單位 10ns)
圖 4-44 全加器模擬結果畫面
¾ Step 5：接腳指定，再重新編譯電路。
¾ Step 6：下載燒錄。
¾ Step 7：排線連接，切換指撥開關位置，觀察 LED 的變化是否正確。
2. 操作說明
(1) 開啟 Quartus 軟體。
(2) 開啟功能表「Tool」Æ「Programmer」進行燒錄。
(3) 路徑：\CPLD 範例程式\EX1\10_FA_decoder 。
(4) CLK 可不用調整，建議為 0。
(5) 將 20 BITS LED 模組 D1~D8 PIN 腳接至 CPLD 的 PIN1~8。
(6) 將 24 BITS DIP SW 模組 DSW1~DSW8 PIN 腳接至 CPLD 的 PIN77~86。
(7) 打開 LED 模組開關。
(8) 依照 24 BITS SW 的 ON/OFF 做調整 000~111 觀察 LED 的輸出變化。
