CH-CPLD 補充教材

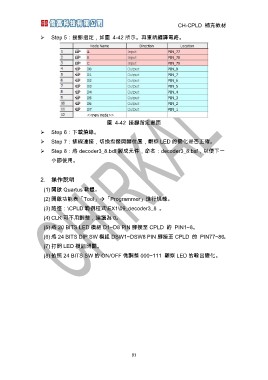

¾ Step 5：接腳指定，如圖 4-42 所示。再重新編譯電路。
圖 4-42 接腳指定畫面
¾ Step 6：下載燒錄。
¾ Step 7：排線連接，切換指撥開關位置，觀察 LED 的變化是否正確。
¾ Step 8：將 decoder3_8.bdf 製成元件，命名：decoder3_8.bsf，以便下一
小節使用。
2. 操作說明
(1) 開啟 Quartus 軟體。
(2) 開啟功能表「Tool」Æ「Programmer」進行燒錄。
(3) 路徑：\CPLD 範例程式\EX1\09_decoder3_8 。
(4) CLK 可不用調整，建議為 0。
(5) 將 20 BITS LED 模組 D1~D8 PIN 腳接至 CPLD 的 PIN1~8。
(6) 將 24 BITS DIP SW 模組 DSW1~DSW8 PIN 腳接至 CPLD 的 PIN77~86。
(7) 打開 LED 模組開關。
(8) 依照 24 BITS SW 的 ON/OFF 做調整 000~111 觀察 LED 的輸出變化。
