CH-CPLD 補充教材

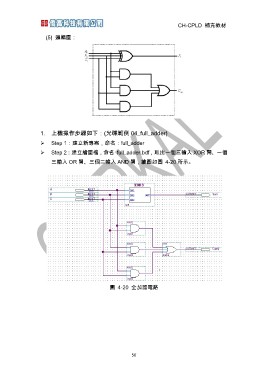

(5) 邏輯圖：
1. 上機操作步驟如下：(光碟範例 04_full_adder)
¾ Step 1：建立新專案，命名：full_adder
¾ Step 2：建立繪圖檔，命名 full_adder.bdf，取出一個三輸入 XOR 閘、一個
三輸入 OR 閘、三個二輸入 AND 閘，繪圖如圖 4-20 所示。
圖 4-20 全加器電路
56
