CH-CPLD 補充教材

六、重新編譯

當完成更改晶片腳位設定或 CPLD 晶片後，必須再執行一次電路編譯，以
產生更改晶片腳位設定後之燒錄晶片檔案。

七、下載燒錄與驗証

在執行專案設計之晶片燒錄前，應先下載實際所需之驅動程式，於進行燒錄

介面之設定後，方可執行專案設計之晶片燒錄。

在繪圖式電路編輯視窗下，點選「Tools → Programmer」欄位或視窗右上

方之 圖示，即可開啟晶片燒錄視窗。若安裝 QUARTUS Ⅱ軟體後，第一次執

行晶片燒錄時，必須先設定硬體介面，如圖 3-49 所示。先按 選

完成硬體界面設定畫面，如圖 3-50 所示。燒錄完成畫面，如圖 3-51

所示。

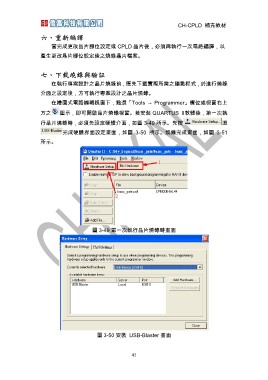

圖 3-49 第一次執行晶片燒錄時畫面

圖 3-50 安裝 USB-Blaster 畫面
