CH-CPLD 補充教材

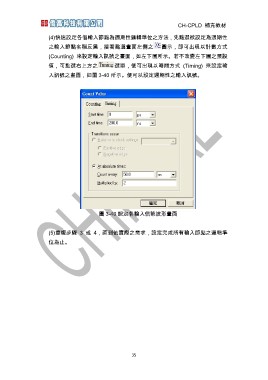

(4)快速設定各個輸入節點為週期性邏輯準位之方法，先點選欲設定為週期性

之輸入節點名稱反黑，接著點選畫面左側之 圖示，即可出現以計數方式

(Counting) 來設定輸入訊號之畫面，如左下圖所示。若不改變左下圖之預設

值，可點選右上方之 選單，便可出現以時間方式 (Timing) 來設定輸

入訊號之畫面，如圖 3-40 所示。便可以設定週期性之輸入訊號。

圖 3-40 說定各輸入信號波形畫面
(5)重複步驟 3 或 4，直到依實際之需求，設定完成所有輸入節點之邏輯準
位為止。

35
