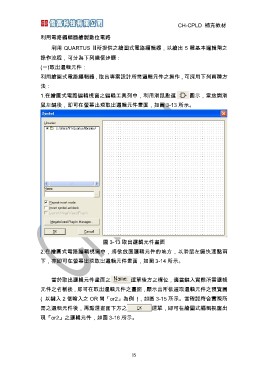

CH-CPLD 補充教材

利用電路編輯器繪製數位電路

利用 QUARTUS Ⅱ所提供之繪圖式電路編輯器，以繪出 5 種基本邏輯閘之

操作流程，可分為下列幾個步驟：
(一)取出邏輯元件：
利用繪圖式電路編輯器，取出專案設計所需邏輯元件之操作，可採用下列兩種方
法：
1.在繪圖式電路編輯視窗之編輯工具列中，利用滑鼠點選 圖示，當放開滑
鼠左鍵後，即可在螢幕出現取出邏輯元件畫面，如圖 3-13 所示。

圖 3-13 取出邏輯元件畫面
2.在繪圖式電路編輯視窗中，將欲放置邏輯元件的地方，以滑鼠左鍵快速點兩
下，亦即可在螢幕出現取出邏輯元件畫面，如圖 3-14 所示。

當於取出邏輯元件畫面之 選單後方之欄位，適當鍵入實際所需邏輯

元件之名稱後，即可在取出邏輯元件之畫面，顯示出所欲選取邏輯元件之預覽圖

( 以鍵入 2 個輸入之 OR 閘「or2」為例 )，如圖 3-15 所示。當確認符合實際所

需之邏輯元件後，再點選畫面下方之 選單，即可在繪圖式編輯視窗出

現「or2」之邏輯元件，如圖 3-16 所示。

15
