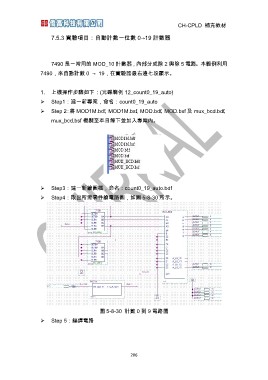

CH-CPLD 補充教材

7.5.3 實驗項目：自動計數一位數 0→19 計數器

7490 是一常用的 MOD_10 計數器，內部分成除 2 與除 5 電路。本範例利用
7490，來自動計數 0 → 19，在實驗器最右邊七段顯示。
1. 上機操作步驟如下：(光碟範例 12_count0_19_auto)
¾ Step1：建一新專案，命名：count0_19_auto
¾ Step 2：將 MOD1M.bdf、MOD1M.bsf、MOD.bdf、MOD.bsf 及 mux_bcd.bdf、

mux_bcd.bsf 複製至本目錄下並加入專案內。

¾ Step3：建一新繪圖檔，命名：count0_19_auto.bdf
¾ Step4：取出所需零件繪電路圖，如圖 5-8-30 所示。

圖 5-8-30 計數 0 到 9 電路圖
¾ Step 5：編譯電路

206
