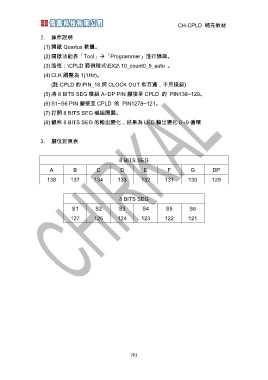

CH-CPLD 補充教材
2. 操作說明

(1) 開啟 Quartus 軟體。
(2) 開啟功能表「Tool」Æ「Programmer」進行燒錄。
(3) 路徑：\CPLD 範例程式\EX2\ 10_count0_9_auto 。
(4) CLK 調整為 1(1Hz)。

(註:CPLD 的 PIN_18 與 CLOCK OUT 有互通，不用接線)
(5) 將 8 BITS SEG 模組 A~DP PIN 腳接至 CPLD 的 PIN138~129。
(6) S1~S6 PIN 腳接至 CPLD 的 PIN1278~121。
(7) 打開 8 BITS SEG 模組開關。
(8) 觀察 8 BITS SEG 的輸出變化，結果為 LED 輸出變化 0→9 循環
3. 腳位對照表

8 BITS SEG
A B C D E F G DP
138 137 134 133 132 131 130 129

8 BITS SEG
S1 S2 S3 S4 S5 S6
127 125 124 123 122 121

203
