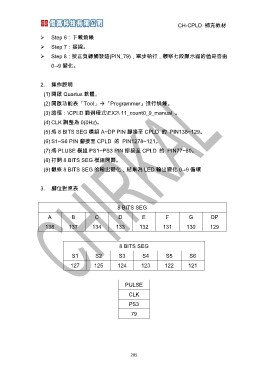

CH-CPLD 補充教材
¾ Step 6：下載燒錄
¾ Step 7：接線。
¾ Step 8：按正負緣觸發鈕(PIN_79)，單步執行，觀察七段顯示器的值是否由

0→9 變化。

2. 操作說明
(1) 開啟 Quartus 軟體。
(2) 開啟功能表「Tool」Æ「Programmer」進行燒錄。
(3) 路徑：\CPLD 範例程式\EX2\ 11_count0_9_manual 。
(4) CLK 調整為 0(0Hz)。
(5) 將 8 BITS SEG 模組 A~DP PIN 腳接至 CPLD 的 PIN138~129。
(6) S1~S6 PIN 腳接至 CPLD 的 PIN1278~121。
(7) 將 PLUSE 模組 PS1~PS3 PIN 腳接至 CPLD 的 PIN77~80。
(8) 打開 8 BITS SEG 模組開關。
(9) 觀察 8 BITS SEG 的輸出變化，結果為 LED 輸出變化 0→9 循環

3. 腳位對照表

8 BITS SEG
A B C D E F G DP
138 137 134 133 132 131 130 129

8 BITS SEG
S1 S2 S3 S4 S5 S6
127 125 124 123 122 121

PULSE
CLK
PS3
