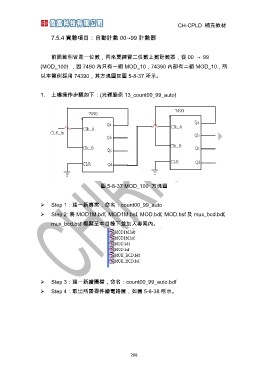

CH-CPLD 補充教材

7.5.4 實驗項目：自動計數 00→99 計數器

前面範例皆是一位數，再來要練習二位數上數計數器，從 00 → 99
(MOD_100) ，因 7490 內只有一組 MOD_10，74390 內部有二組 MOD_10，所
以本範例採用 74390，其方塊圖如圖 5-8-37 所示。
1. 上機操作步驟如下：(光碟範例 13_count00_99_auto)

圖 5-8-37 MOD_100 方塊圖
¾ Step 1：建一新專案，命名：count00_99_auto
¾ Step 2：將 MOD1M.bdf、MOD1M.bsf、MOD.bdf、MOD.bsf 及 mux_bcd.bdf、

mux_bcd.bsf 複製至本目錄下並加入專案內。

¾ Step 3：建一新繪圖檔，命名：count00_99_auto.bdf
¾ Step 4：取出所需零件繪電路圖，如圖 5-8-38 所示。
