CH-CPLD 補充教材

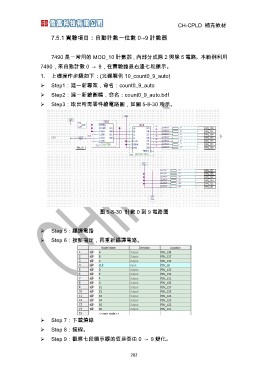

7.5.1 實驗項目：自動計數一位數 0→9 計數器
7490 是一常用的 MOD_10 計數器，內部分成除 2 與除 5 電路。本範例利用
7490，來自動計數 0 → 9，在實驗器最右邊七段顯示。
1. 上機操作步驟如下：(光碟範例 10_count0_9_auto)
¾ Step1：建一新專案，命名：count0_9_auto
¾ Step2：建一新繪圖檔，命名：count0_9_auto.bdf
¾ Step3：取出所需零件繪電路圖，如圖 5-8-30 所示。
圖 5-8-30 計數 0 到 9 電路圖
¾ Step 5：編譯電路
¾ Step 6：接腳指定，再重新編譯電路。
¾ Step 7：下載燒錄
¾ Step 8：接線。
¾ Step 9：觀察七段顯示器的值是否由 0 → 9 變化。
202
