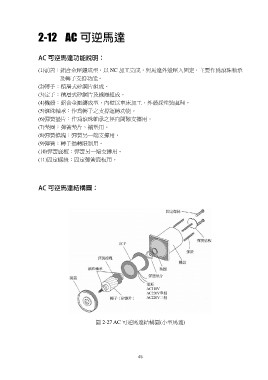

2-12 AC
(1)前蓋：鋁合金壓鑄成型，以 NC 加工完成，與馬達外殼壓入固定，主要作為滾珠軸承
及轉子支撐功能。
(2)轉子：積層式矽鋼片組成。
(3)定子：積層式矽鋼片及線圈組成。
(4)機殼：鋁合金壓鑄成型，內壁以車床加工，外殼採塗裝處理。
(5)滾珠軸承：作為轉子之支撐運轉功能。
(6)彈簧墊片：作為滾珠軸承之徑向間隙支撐用。
(7)墊圈：彈簧墊片、襯墊用。
(8)彈簧擋塊：彈簧另一端支撐用。
(9)彈簧：轉子過轉限制用。
(10)彈簧底板：彈簧另一端支撐用。
(11)固定螺絲：固定彈簧底板用。
圖 2-27 AC 可逆馬達結構圖(小型馬達)
