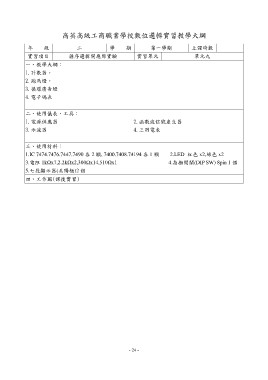

高英高級工商職業學校數位邏輯實習教學大綱
年級 二學 期 第一學期 上課時數
實習項目 循序邏輯閘應用實驗 實習單元 單元九
一、教學大綱：
1.計數器。
2.跑馬燈。
3.循環廣告燈
4.電子碼表
二、使用儀表、工具： 2.函數波信號產生器
1.電源供應器 4.三用電表
3.示波器
三、使用材料： 2.LED 紅色 x2,綠色 x2
1.IC 7474.7476.7447.7490 各 2 顆, 7400.7408.74194 各 1 顆 4.指撥開關(DIP SW) 8pin 1 個
3.電阻 1kΩx7,2.2kΩx2,300Ωx14,510Ωx1
5.七段顯示器(共陽極)2 個
四、工作圖(課後實習)
