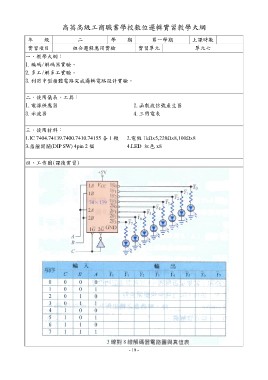

高英高級工商職業學校數位邏輯實習教學大綱
年級 二 學期 第一學期 上課時數
單元七
實習項目 組合邏輯應用實驗 實習單元
一、教學大綱：
1.編碼/解碼器實驗。
2.多工/解多工實驗。
3.利用中型積體電路完成邏輯電路設計實驗。
二、使用儀表、工具： 2.函數波信號產生器
1.電源供應器 4.三用電表
3.示波器
三、使用材料： 2.電阻 1kΩx5,220Ωx8,100Ωx8
1.IC 7404.74139.7400.7410.74155 各 1 顆 4.LED 紅色 x8
3.指撥開關(DIP SW) 4pin 2 個
四、工作圖(課後實習)
- 19 -
