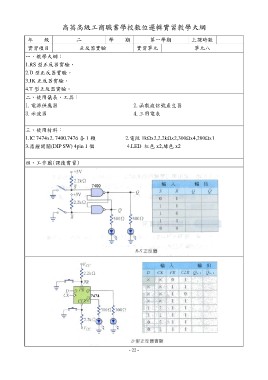

高英高級工商職業學校數位邏輯實習教學大綱
年級 二 學 期 第一學期 上課時數
實習單元 單元八
實習項目 正反器實驗
一、教學大綱：
1.RS 型正反器實驗。
2.D 型正反器實驗。
3.JK 正反器實驗。
4.T 型正反器實驗。
二、使用儀表、工具：
1.電源供應器 2.函數波信號產生器
4.三用電表
3.示波器
三、使用材料： 2.電阻 1kΩx2,2.2kΩx2,300Ωx4,200Ωx1
1.IC 7474x2. 7400.7476 各 1 顆 4.LED 紅色 x2,綠色 x2
3.指撥開關(DIP SW) 4pin 1 個
四、工作圖(課後實習)
- 22 -
