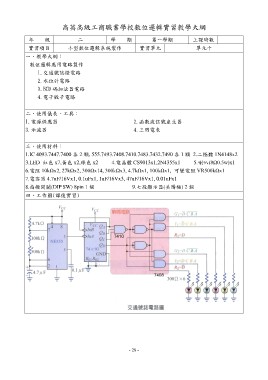

高英高級工商職業學校數位邏輯實習教學大綱

年級 二 學期 第一學期 上課時數
實習單元 單元十
實習項目 小型數位邏輯系統製作

一、教學大綱：

數位邏輯應用電路製作

1.交通號誌燈電路

2.水位計電路

3.BCD 碼加法器電路

4.電子骰子電路

二、使用儀表、工具： 2.函數波信號產生器
1.電源供應器 4.三用電表
3.示波器

三、使用材料：

1.IC 4093.7447.7400 各 2 顆, 555.7493.7408.7410.7483.7432.7490 各 1 顆 2.二極體 1N4148x2

3.LED 紅色 x7,黃色 x2,綠色 x2 4.電晶體 CS9013x1,2N4355x1 5.喇叭(8Ω0.5w)x1

6.電阻 10kΩx2, 27kΩx2, 300Ωx14, 300kΩx3, 4.7kΩx1, 100kΩx1, 可變電阻 VR500kΩx1

7.電容器 4.7uF/16Vx1, 0.1uFx1, 1uF/16Vx3, 47uF/16Vx1, 0.01uFx1

8.指撥開關(DIP SW) 8pin 1 個 9.七段顯示器(共陽極) 2 個

四、工作圖(課後實習)
