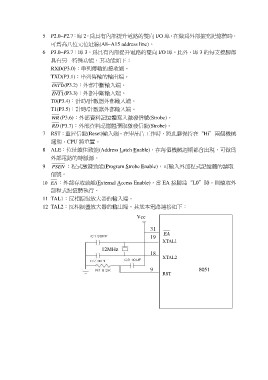

5 P2.0~P2.7:埠 2,為具有內部提升電路的雙向 I/O 埠。在做為外部擴充記憶體時,
    可為高八位元位址線(A8~A15 address line)。

6 P3.0~P3.7:埠 3,為具有內部提升電路的雙向 I/O 埠。此外,埠 3 的每支接腳都
    具有另一特殊功能,其功能如下:
    RXD(P3.0):串列傳輸的接收端。
    TXD(P3.1):串列傳輸的輸出端。
     INT 0 (P3.2):外部中斷輸入端。
     INT1(P3.3):外部中斷輸入端。
    T0(P3.4):計時/計數器外部輸入端。
    T1(P3.5):計時/計數器外部輸入端。
    WR (P3.6):外部資料記憶體寫入激發信號(Strobe)。
     RD (P3.7):外部資料記憶體讀取激發信號(Strobe)。

7 RST:重置信號(Reset)輸入端。在單晶片工作時,將此腳保持在“Hi”兩個機械
    週期,CPU 將重置。

8 ALE:位址鎖住致能(Address Latch Enable),在每個機械週期都會出現,可做為
    外部電路的時脈源。

9 PSEN :程式激發致能(Program Strobe Enable),可輸入外部程式記憶體的讀取
    信號。

10 EA :外部存取致能(External Access Enable),當 EA 接腳為“L0”時,則讀取外
    部程式記憶體執行。

11 TAL1:反相振盪放大器的輸入端。
12 TAL2:反相振盪放大器的輸出端。其基本電路連接如下:

                                                    Vcc

12MHz  31
       19 EA

              XTAL1

       18

              XTAL2

       9             8051

              RST
