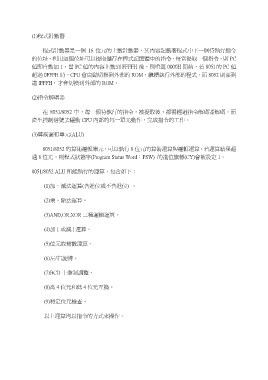

(1)程式計數器

程式計數器是一個 16 位元的上數計數器，其內容記載著程式中下一個待執行指令
的位址。利用這個位址可以提取儲存在程式記憶體中的指令，每當提取一個指令，則 PC
值即自動加 1，當 PC 值的內容上數到 FFFFH 後，則重返 0000H 開始，若 805l 的 PC 值
超過 0FFFH 時，CPU 會自動切換到外部的 ROM，繼續執行外部的程式，而 8052 則要到
達 lFFFH，才會切換到外部的 ROM。

(2)指令解碼器

在 8051/8052 中，每一個待執行的指令，被提取後，都需經過指令解碼器解碼，而
產生控制信號去驅動 CPU 內部的每一單元動作，完成指令的工作。

(3)算術邏輯單元(ALU)

8051/8052 的算術邏輯單元，可以執行 8 位元的算術運算與邏輯運算。若運算結果超
過 8 位元，則程式狀態字(Program Status Word：PSW) 的進位旗標(CY)會被設定 1。

8051/8052 ALU 所能執行的運算，包含如下：

(1)加、減法運算(含進位或不含進位) 。

(2)乘、除法運算。

(3)AND,OR,XOR 三種邏輯運算。

(4)加 1 或減 l 運算。

(5)位元取補數運算。

(6)左/右旋轉。

(7)BCD 十進制調整。

(8)高 4 位元和低 4 位元互換。

(9)特定位元檢查。

以上運算均以指令的方式來操作。
