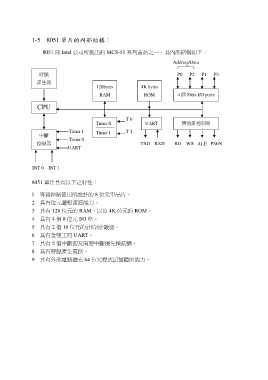

1-5 8051 單片的內部結構：

8051 為 Intel 公司所推出的 MCS-51 系列產品之一，其內部結構如下：

Address/Data

時脈 P0 P2 P1 P3
產生器 4 個 8bits I/O ports

128bytes 4K bytes
RAM ROM

CPU

中斷 Timer 1 Timer 0 T0 匯流排控制器
控制器 Timer 0 Timer 1 UART
UART RD WR ALE PSEN
T1

TXD RXD

INT 0 INT 1

8051 單片具有以下之特性：

1 專為控制使用所設計的 8 位元單晶片。
2 具有位元邏輯運算能力。
3 具有 128 位元的 RAM，以及 4K 位元的 ROM。
4 具有 4 個 8 位元 I/O 埠。
5 具有 2 個 16 位元的計時/計數器。
6 具有全雙工的 UART。
7 具有 5 個中斷源及兩層中斷優先權結構。
8 具有時脈產生電路。
9 具有外部電路擴充 64 位元程式記憶體的能力。
