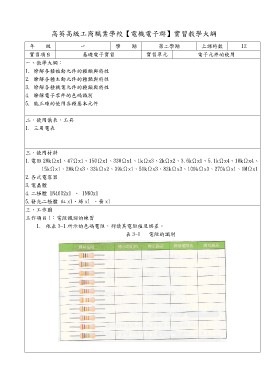

高英高級工商職業學校【電機電子群】實習教學大綱

年級 一 學 期 第二學期 上課時數 12
實習單元
實習項目 基礎電子實習 電子元件的使用

一、教學大綱：

1. 瞭解各種被動元件的種類與特性

2. 瞭解各種主動元件的種類與特性

3. 瞭解各種機電元件的種類與特性

4. 瞭解電子零件的色碼識別

5. 能正確的使用各種基本元件

二、使用儀表、工具
1. 三用電表

三、使用材料
1.電阻 20kΩx1、47Ωx1、150Ωx1、330Ωx1、1kΩx3、2kΩx2、3.6kΩx1、5.1kΩx4、10kΩx4、

15kΩx1、20kΩx3、33kΩx2、39kΩx1、51kΩx3、82kΩx3、100kΩx3、270kΩx1、1MΩx1
2.各式電容器
3.電晶體
4.二極體 1N4002x1 、 1N60x1
5.發光二極體 紅 x1、綠 x1 、黃 x1
三、工作圖
工作項目 1：電阻識別的練習

1. 依表 3-1 所示的色碼電阻，判讀其電阻值及誤差。
表 3-1 電阻的識別
