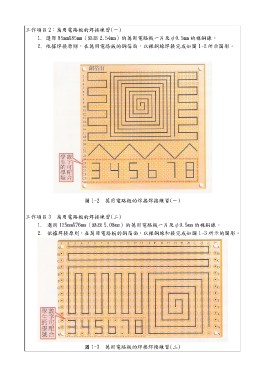

工作項目 2：萬用電路板的焊接練習(一)
1. 選用 85mmX85mm（點距 2.54mm）的萬用電路板一片及ψ0.5mm 的裸銅線。
2. 依據焊接原則，在萬用電路板的銅箔面，以裸銅線焊接完成如圖 1-2 所示圖形。

圖 1-2 萬用電路板的焊接焊接練習(一)
工作項目 3 萬用電路板的焊接練習(二)

1. 選用 125mmX76mm（點距 5.08mm）的萬用電路板一片及ψ0.5mm 的裸銅線。
2. 依據焊接原則，在萬用電路板的銅箔面，以裸銅線和接完成如圖 1-3 所示的圖形。

圖 1-3 萬用電路板的焊接焊接練習(二)
