Page 14 -

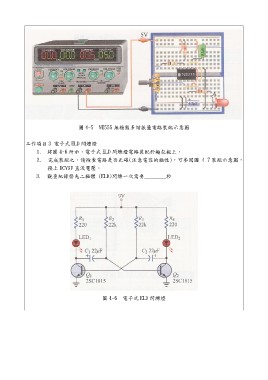

圖 4-5 NE555 無穩態多諧振盪電路裝配示意圖
工作項目 3 電子式 ELD 閃爍燈

1. 將圖 4-6 所示，電子式 ELD 閃爍燈電路裝配於麵包板上。
2. 完成裝配之，請檢查電路是否正確(注意電容的極性)，可參閱圖 4-7 裝配示意圖，

接上 DCV9V 直流電壓。
3. 觀查紀錄發光二極體 (ELD)閃爍一次需要________秒

圖 4-6 電子式 ELD 閃爍燈
