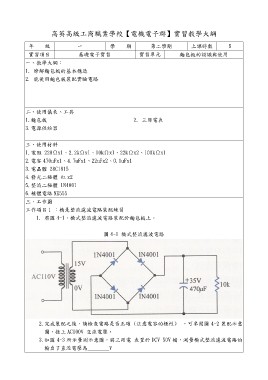

高英高級工商職業學校【電機電子群】實習教學大綱

年級 一 學 期 第二學期 上課時數 6

實習項目 基礎電子實習 實習單元 麵包板的認識與使用

一、教學大綱：

1. 瞭解麵包板的基本構造

2. 能使用麵包板裝配實驗電路

二、使用儀表、工具 2. 三用電表
1.麵包板
3.電源供給器

三、使用材料
1.電阻 220Ωx1、2.2kΩx1、10kΩx1、22kΩx2、100kΩx1
2.電容 470uFx1、4.7uFx1、22uFx2、0.1uFx1
3.電晶體 28C1815
4.發光二極體 紅 x2
5.整流二極體 1N4001
6.積體電路 NE555
三、工作圖
工作項目 1 ：橋是整流濾波電路裝配練習

1. 將圖 4-1，橋式整流濾波電路裝配於麵包板上。

圖 4-1 橋式整流濾波電路

2.完成裝配之後，請檢查電路是否正確 (注意電容的極性) ，可參閱圖 4-2 裝配示意
圖，接上 AC100V 交流電壓。

3.如圖 4-3 所示量測示意圖，將三用電 表置於 DCV 50V 檔，測量橋式整流濾波電路的
輸出了直流電壓為________V
