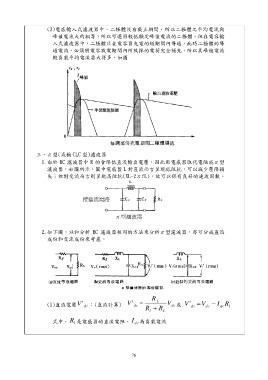

(3)電感輸入式濾波器中，二極體沒有截止期間，所以二極體之平均電流與
峰值電流大約相等，所以可選用較低額定峰值電流的二極體。但在電容輸
入式濾波器中，二極體只在電容器充電的短期間內導通，此時二極體的導
通電流，必須將電容放電期間內所放掉的電荷完全補充，所以其峰值電流
較負載平均電流要大得多，如圖

三、π型(或稱 CLC 型)濾波器
1.由於 RC 濾波器中 R 的會降低直流輸出電壓，因此用電感器取代電阻成π型
濾波器，如圖所示，圖中電感器 L 對直流而言呈現低阻抗，可以減少壓降損
失；但對交流而言則呈現高阻抗(XL=2πfL)，故可以保有良好的漣波因數。

接整流電路

π型濾波器

2.如下圖，以和分析 RC 濾波器相同的方法來分析π型濾波器，亦可分成直流
成份和交流成份來考慮。

(1)直流電壓V 'dc ：(直流計算) V 'dc  RL Vdc 或 V 'dc  Vdc  I dc Rl
Rl  RL

式中， Rl 是電感器的直流電阻， I dc 為負載電流
