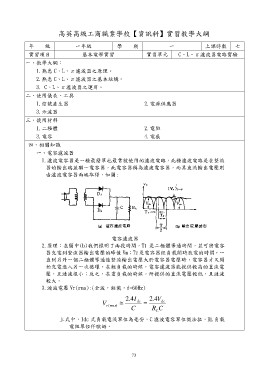

高英高級工商職業學校【資訊科】實習教學大綱

年級 一年級 學期 一 上課時數 七

實習項目 基本電學實習 實習單元 C、L、π濾波器電路實驗

一、教學大綱：

1.熟悉 C、L、π濾波器之原理。

2.熟悉 C、L、π濾波器之基本結構。

3. C、L、π濾波器之運用。

二、使用儀表、工具

1.信號產生器 2.電源供應器

3.示波器

三、使用材料

1.二極體 2.電阻

3.電容 4.電感

四、相關知識

一、電容濾波器

1.濾波電容器是一種最簡單也最常被使用的濾波電路，此種濾波電路是在整流
器的輸出端並聯一電容器，此電容器稱為濾波電容器，而其直流輸出電壓則
由濾波電容器兩端取得，如圖:

電容濾波器
2.原理：在圖中(b)我們標明了兩段時間，T1 是二極體導通時間，並可將電容

器充電到整流器輸出電壓的峰值 Vm；T2 是電容器經負載開時放電的時間，一
直到另外一個二極體導通後整流輸出電壓大於電容器電壓時，電容器才又開
始充電進入另一次循環。在輕負載的時候，電容濾波器能提供較高的直流電
壓，且漣波很小；反之，在重負載的時候，所提供的直流電壓較低，且漣波
較大。
3.漣波電壓 Vr(rms):(全波，輕載，f=60Hz)

Vr (rm s)  2.4I dc  2.4Vdc
C RLC

上式中，Idc 式負載電流單位為毫安，C 濾波電容單位微法拉，RL 負載
電阻單位仟歐姆。
