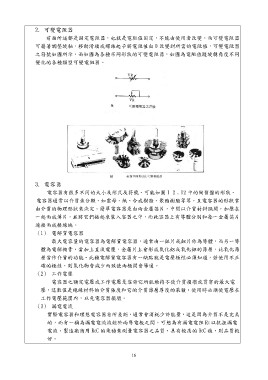

2. 可變電阻器
前面所述都是固定電阻器，也就是電阻值固定，不能由使用者改變。而可變電阻器

可藉著調整旋軸，移動滑頭或螺絲起子將電阻值由 0 改變到所需的電阻值，可變電阻器
之符號如圖所示。而如圖為各種不同形狀的可變電阻器，如圖為電阻值隨旋轉角度不同
變化的各種類型可變電阻器。

3. 電容器
電容器有很多不同的大小及形式及符號。可能如圖 1-2﹒12 中的陶質盤的形狀。

電容器通常以介質來分類，如雲母、紙、合成樹脂、聚酯樹脂等等。且電容器的形狀常
由介質的物理形狀來決定。簡單電容器是由兩金屬箔片，中間以介質材料隔開，加壓在
一起而成薄片，並將它們捲起來裝入容器之中，而此容器上有導體分別和每一金屬箔片
連接而成接線端。
（1） 電解質電容器

最大電容量的電容器為電解質電容器，通常由一鋁片或鉭片作為導體，而另一導
體為電解糊膏。當加上直流電壓，金屬片上會形成氧化鋁或氧化鉭的薄層，此氧化薄
層當作介質的功能。此種電解質電容器有一缺點就是電壓極性必須知道，若使用不正
確的極性，則氧化物會減少而致使兩極間會導通。
（2） 工作電壓

電容器之額定電壓或工作電壓是容許它所能維持不使介質損壞或貫穿的最大電
壓，這數值是絕緣材料的介質強度和它的介質薄層厚度的乘積。使用時必須使電壓在
工作電壓範圍內，以免電容器損壞。
（3） 漏電電流

實際電容器和理想電容器有所差距，通常會消耗少許能量，這是因為介質不是完美
的，而有一稱為漏電電流流經於兩導電板之間，可想為有漏電電阻 RC 以抗拒漏電
電流。製造廠商用 RCC 的乘積來測量電容器之品質，具有較高的 RCC 值，則品質較
好。
