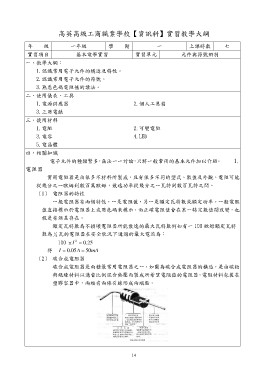

高英高級工商職業學校【資訊科】實習教學大綱

年級 一年級 學期 一 上課時數 七

實習項目 基本電學實習 實習單元 元件與符號辨別

一、教學大綱：

1.認識常用電子元件的構造及特性。

2.認識常用電子元件的符號。

3.熟悉色碼電阻值的讀法。

二、使用儀表、工具

1.電源供應器 2.個人工具箱

3.三用電錶

三、使用材料

1.電阻 2.可變電阻

3.電容 4.LED

5.電晶體

四、相關知識

電子元件的種類繁多，無法一一討論，只將一般常用的基本元件加以介紹。 1.

電阻器

實用電阻器是由很多不材料所製成，且有很多不同的型式、數值及外觀。電阻可能

從幾分之一歐姆到數百萬歐姆，散逸功率從幾分之一瓦特到數百瓦特之間。

（1） 電阻器的特性

一般電阻器有兩個特性，一是電阻值，另一是額定瓦特數或額定功率。一般電阻

值直接標示於電阻器上或用色碼來標示，而正確電阻值會在某一特定數值間改變，也

就是有誤差存在。

額定瓦特數為不損壞電阻器所能散逸的最大瓦特數例如有一 100 歐姆額定瓦特

數為 14 瓦的電阻器在安全狀況下通過的最大電流為：
100 × I 2  0.25

得 I  0.05A  50mA

（2） 碳合成電阻器

碳合成電阻器是兩種最常用電阻器之一，如圖為碳合成電阻器的構造，是由碳粒

與絕緣材料以適當比例混合熱壓而製成所希望電阻值的電阻器。電阻材料包裝在

塑膠容器中，兩端有兩條引線形成兩端點。

14
