(一)三用電表各部位功能

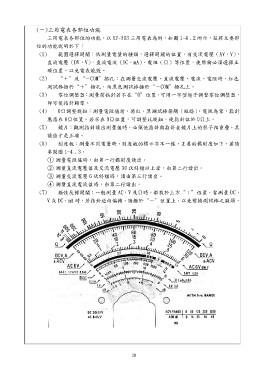

三用電表各部位的功能，以 YF-303 三用電表為例，如圖 1-4﹒2 所示，茲將主要部

位的功能說明於下：
(1) 範圍選擇開關：依測量電量的種類，選擇開關的位置，有交流電壓（AV，V），
直流電壓（DV，V），直流電流（DC，mA），電阻（Ω）等位置，使用前必須選擇正
確位置，以免電表燒毀。
(2) “＋”及“－COM”插孔：在測量交流電壓、直流電壓、電流、電阻時，紅色
測試棒插於“＋”插孔，而黑色測試棒插於“－COM”插孔上。
(3) 零位調整器：測量前指針若不在“0”位置，可用一字型起子調整零位調整器，
即可使指針歸零。
(4) 0Ω調整旋鈕：測量電阻值前，將紅、黑測試棒接觸（短路），電阻為零，指針
應指在 0Ω位置。若不在 0Ω位置，可調整此旋鈕，使指針位於 0Ω上。
(5) 鏡片：觀測指針讀出測量值時，必須使指針與指針在鏡片上的影子相重疊，其
讀值才是正確。
(6) 刻度板：測量不同電量時，刻度板的標示亦不一樣，主要的標刻度如下，並請
參閱圖 1-4﹒3。
① 測量電阻值時，由第一行標刻度讀出。
② 測量直流電壓值及交流電壓 30 伏特檔以上者，由第二行讀出。
③ 測量交流電壓 6 伏特檔時，須由第三行讀出。
④ 測量直流電流值時，由第二行讀出。
(7) 極性反轉開關：一般測量 AC，V 及Ω時，都放於上方“＋”位置，當測量 DC，
V 或 DC，mA 時，若指針逆向偏轉，請撥於“－”位置上，以免變換測試棒之麻煩。
