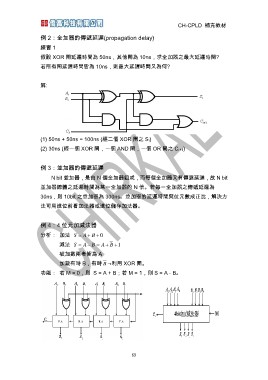

CH-CPLD 補充教材
例 2：全加器的傳遞延遲(propagation delay)
練習 1
假設 XOR 閘延遲時間為 50ns，其他閘為 10ns，求全加器之最大延遲時間?
若所有閘延遲時間皆為 10ns，則最大延遲時間又為何?
解:
(1) 50ns + 50ns = 100ns (經二個 XOR 閘之 Si)
(2) 30ns (經一個 XOR 閘，一個 AND 閘，一個 OR 閘之 Ci+1)
例 3：並加器的傳遞延遲
N bit 並加器，是由 N 個全加器組成，而每個全加器又有傳遞延遲，故 N bit
並加器總體之延遲時間為某一全加器的 N 倍。若每一全加器之傳遞延遲為
30ns，則 10bit 之並加器為 300ns。並加器的延遲時間與位元數成正比，解決方
法可用進位前看加法器或進位儲存加法器。
例 4：4 位元加減法器
分析： 加法 S = A + B + 0
減法 S = A − B = A + B + 1
被加數兩者皆為 A
加數有時 B，有時 B →利用 XOR 閘。
功能： 若 M = 0，則 S = A + B；若 M = 1，則 S = A - B。
