CH-CPLD 補充教材

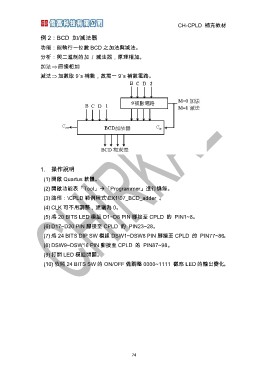

例 2：BCD 加/減法器

功能：能執行一位數 BCD 之加法與減法。
分析：與二進制的加 / 減法器，原理相加。
加法 ⇒ 直接相加
減法 ⇒ 加數取 9`s 補數，故需一 9`s 補數電路。

1. 操作說明

(1) 開啟 Quartus 軟體。
(2) 開啟功能表「Tool」Æ「Programmer」進行燒錄。
(3) 路徑：\CPLD 範例程式\EX1\07_BCD_adder 。
(4) CLK 可不用調整，建議為 0。
(5) 將 20 BITS LED 模組 D1~D8 PIN 腳接至 CPLD 的 PIN1~8。
(6) D17~D20 PIN 腳接至 CPLD 的 PIN23~28。
(7) 將 24 BITS DIP SW 模組 DSW1~DSW8 PIN 腳接至 CPLD 的 PIN77~86。
(8) DSW9~DSW16 PIN 腳接至 CPLD 的 PIN87~98。
(9) 打開 LED 模組開關。
(10) 依照 24 BITS SW 的 ON/OFF 做調整 0000~1111 觀察 LED 的輸出變化。
