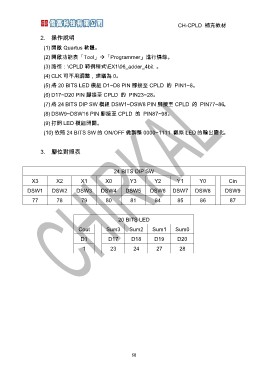

                                                                  CH-CPLD 補充教材

2. 操作說明

 (1) 開啟 Quartus 軟體。
 (2) 開啟功能表「Tool」Æ「Programmer」進行燒錄。
 (3) 路徑:\CPLD 範例程式\EX1\06_adder_4bit 。
 (4) CLK 可不用調整,建議為 0。
 (5) 將 20 BITS LED 模組 D1~D8 PIN 腳接至 CPLD 的 PIN1~8。
 (6) D17~D20 PIN 腳接至 CPLD 的 PIN23~28。
 (7) 將 24 BITS DIP SW 模組 DSW1~DSW8 PIN 腳接至 CPLD 的 PIN77~86。
 (8) DSW9~DSW16 PIN 腳接至 CPLD 的 PIN87~98。
 (9) 打開 LED 模組開關。
 (10) 依照 24 BITS SW 的 ON/OFF 做調整 0000~1111 觀察 LED 的輸出變化。

3. 腳位對照表

  X3    X2    X1         24 BITS DIP SW    Y1    Y0    Cin
DSW1  DSW2  DSW3    X0 Y3 Y2             DSW7  DSW8  DSW9
                  DSW4 DSW5 DSW6
  77    78    79    80 81 84               85    86    87

            Cout        20 BITS LED      Sum0
             D1   Sum3 Sum2 Sum1          D20
              1    D17 D18 D19             28

                    23 24 27

                  68
   65   66   67   68   69   70   71   72   73   74   75
