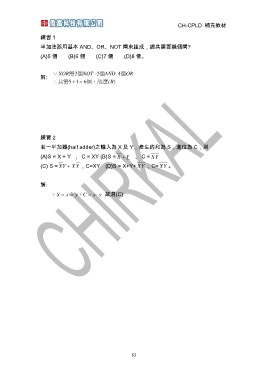

Page 65 -

CH-CPLD 補充教材
練習 1
半加法器用基本 AND、OR、NOT 閘來組成，總共需要幾個閘?
(A)5 個 (B)6 個 (C)7 個 (D)8 個。
解: Q XOR需2個NOT，2個AND，1個OR

∴共需5 + 1 = 6個，故選(B)

練習 2
若一半加器(half adder)之輸入為 X 及 Y，產生的和為 S，進位為 C，則
(A)S = X + Y ， C = XY (B)S = X + Y ， C = X Y
(C) S = XY + X Y ，C=XY (D)S = X+Y+ X Y ，C= X Y 。
解:

Q S = x ⊕ y，C = x ⋅ y 故選(C)

63
