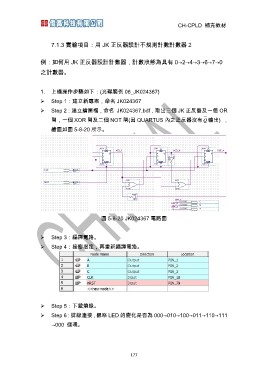

CH-CPLD 補充教材
7.1.3 實驗項目：用 JK 正反器設計不規則計數計數器 2
例：如何用 JK 正反器設計計數器，計數狀態為具有 0→2→4→3→6→7→0
之計數器。
1. 上機操作步驟如下：(光碟範例 06_JK024367)
¾ Step 1：建立新專案，命名 JK024367
¾ Step 2：建立繪圖檔，命名 JK024367.bdf，取出三個 JK 正反器及一個 OR
閘，一個 XOR 閘及二個 NOT 閘(因 QUARTUS 內之正反器沒有 Q 輸出) ，
繪圖如圖 5-8-20 所示。
圖 5-8-20 JK024367 電路圖
¾ Step 3：編譯電路。
¾ Step 4：接腳指定，再重新編譯電路。
¾ Step 5：下載燒錄。
¾ Step 6：排線連接，觀察 LED 的變化是否為 000→010→100→011→110→111
→000 循環。
