CH-CPLD 補充教材

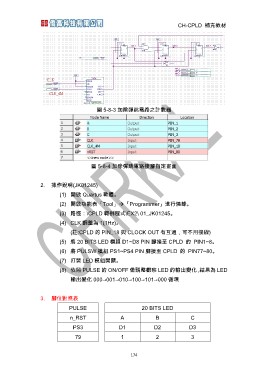

圖 5-8-3 加除彈跳電路之計數器

圖 5-8-4 加除彈跳電路接腳指定畫面

2. 操作說明(JK01245)
(1) 開啟 Quartus 軟體。
(2) 開啟功能表「Tool」Æ「Programmer」進行燒錄。
(3) 路徑：\CPLD 範例程式\EX2\ 01_JK01245。
(4) CLK 調整為 1(1Hz)。
(註:CPLD 的 PIN_18 與 CLOCK OUT 有互通，可不用接線)
(5) 將 20 BITS LED 模組 D1~D8 PIN 腳接至 CPLD 的 PIN1~8。
(6) 將 PULSW 模組 PS1~PS4 PIN 腳接至 CPLD 的 PIN77~80。
(7) 打開 LED 模組開關。
(8) 依照 PULSE 的 ON/OFF 做調整觀察 LED 的輸出變化，結果為 LED
輸出變化 000→001→010→100→101→000 循環

3. 腳位對照表 20 BITS LED
PULSE ABC
n_RST D1 D2 D3
PS3 123
79

174
