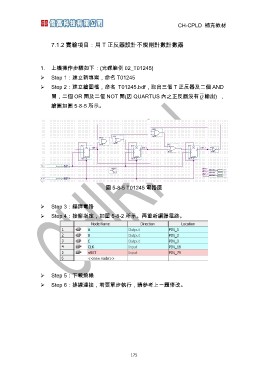

Page 177 -

CH-CPLD 補充教材

7.1.2 實驗項目：用 T 正反器設計不規則計數計數器

1. 上機操作步驟如下：(光碟範例 02_T01245)
¾ Step 1：建立新專案，命名 T01245
¾ Step 2：建立繪圖檔，命名 T01245.bdf，取出三個 T 正反器及二個 AND

閘，二個 OR 閘及二個 NOT 閘(因 QUARTUS 內之正反器沒有 Q 輸出) ，
繪圖如圖 5-8-5 所示。

圖 5-8-5 T01245 電路圖
¾ Step 3：編譯電路
¾ Step 4：接腳指定，如圖 5-8-2 所示。再重新編譯電路。

¾ Step 5：下載燒錄
¾ Step 6：排線連接，若要單步執行，請參考上一題修改。

175
