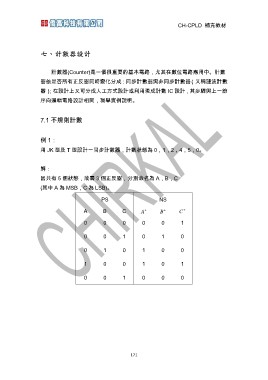

CH-CPLD 補充教材

七、計數器設計

計數器(Counter)是一個很重要的基本電路，尤其在數位電路應用中。計數
器依是否所有正反器同時變化分成：同步計數器與非同步計數器（又稱漣波計數
器）；在設計上又可分成人工方式設計或利用現成計數 IC 設計，其步驟與上一節
序向邏輯電路設計相同，現舉實例說明。

7.1 不規則計數
例 1：

用 JK 型及 T 型設計一同步計數器，計數狀態為 0，1，2，4，5，0。
解：
因共有 5 個狀態，故需 3 個正反器，分別命名為 A，B，C
(其中 A 為 MSB，C 為 LSB)。

PS NS
A B C A+ B+ C +
000001
001010
010100
100101
001000
