CH-CPLD 補充教材

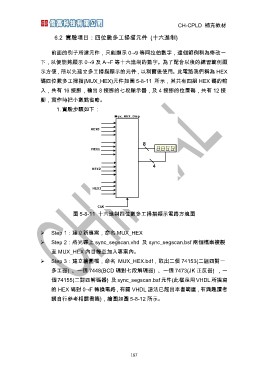

6.2 實驗項目：四位數多工掃描元件 (十六進制)

前面的例子所建元件，只能顯示 0→9 等阿拉伯數字，這個範例稍為修改一
下，以便能夠顯示 0→9 及 A→F 等十六進制的數字。為了配合以後的練習範例顯
示方便，所以先建立多工掃描顯示的元件，以利爾後使用。此電路我們稱為 HEX
碼四位數多工掃描(MUX_HEX)元件如圖 5-8-11 所示，其共有四組 HEX 碼的輸
入，共有 16 接腳，輸出 8 接腳的七段顯示器，及 4 接腳的位置碼，共有 12 接
腳，實作時把小數點省略。

1. 實驗步驟如下：

圖 5-8-11 十六進制四位數多工掃描顯示電路方塊圖
¾ Step 1：建立新專案，命名 MUX_HEX
¾ Step 2：將光碟上 sync_segscan.vhd 及 sync_segscan.bsf 兩個檔案複製

至 MUX_HEX 內目錄並加入專案內。
¾ Step 3：建立繪圖檔，命名 MUX_HEX.bdf，取出二個 74153(二組四對一

多工器) 、一個 7448(BCD 碼對七段解碼器) 、一個 7473(JK 正反器) ，一
個 74155(二對四解碼器) 及 sync_segscan.bsf 元件(此檔是用 VHDL 所撰寫
的 HEX 碼對 0→F 轉換電路，有關 VHDL 語法已超出本書範圍，有興趣讀者
講自行參考相關書籍)，繪圖如圖 5-8-12 所示。

167
