CH-CPLD 補充教材

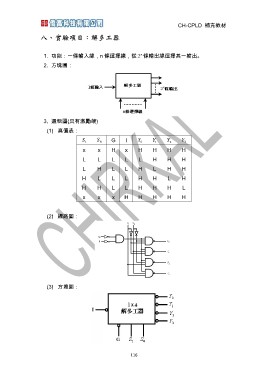

八、實驗項目：解多工器

1. 功能：一條輸入線，n 條選擇線，從 2n 條輸出線選擇其一輸出。
2. 方塊圖：

3. 邏輯圖(具有激勵端)
(1) 真值表：
S1 S0 G I Y0 Y1 Y2 Y3
x x Hx H H H H
L L LL L H H H
L H LLH L H H
H L LLH H L H
H H LLH H H L
x x xHH H H H
(2) 線路圖：

(3) 方塊圖：

116
