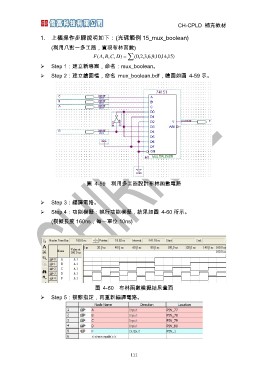

CH-CPLD 補充教材
1. 上機操作步驟說明如下：(光碟範例 15_mux_boolean)
(利用八對一多工器，實現布林函數)
F(A, B,C, D) = ∑ (0,2,3,6,9,10,14,15)
¾ Step 1：建立新專案，命名：mux_boolean。
¾ Step 2：建立繪圖檔，命名 mux_boolean.bdf，繪圖如圖 4-59 示。
圖 4-59 利用多工器設計布林函數電路
¾ Step 3：編譯電路。
¾ Step 4：功能模擬：執行功能模擬，結果如圖 4-60 所示。
(模擬長度 160ns，每一單位 10ns)
圖 4-60 布林函數模擬結果畫面
¾ Step 5：接腳指定，再重新編譯電路。
111
