CH-CPLD 補充教材

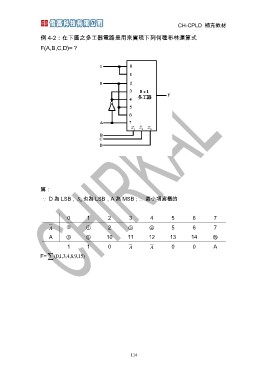

例 4-2：在下圖之多工器電路是用來實現下列何種布林運算式
F(A,B,C,D)=？
解：
∵ D 為 LSB， S0 也為 LSB，A 為 MSB；∴ 最小項寫橫的
01 2 3 4 5 6 7
7
Ab ① 2 ③ ④ 5 6 ⑮
A
A⑧ ⑨ 10 11 12 13 14
11 0 A A 0 0
F= ∑(0,1,3,4,8,9,15)
114
