CH-CPLD 補充教材

例 4：多工器之擴充

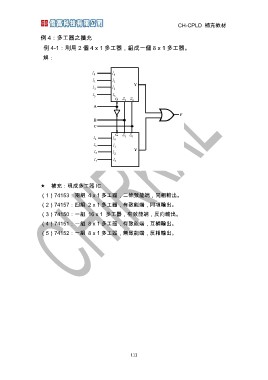

例 4-1：利用 2 個 4 x 1 多工器，組成一個 8 x 1 多工器。

解：

 補充：現成多工器 IC
（1）74153：兩組 4 x 1 多工器，二條致能端，同相輸出。
（2）74157：四組 2 x 1 多工器，有致能端，同項輸出。
（3）74150：一組 16 x 1 多工器，有致能端，反向輸出。
（4）74151：一組 8 x 1 多工器，有致能端，互補輸出。
（5）74152：一組 8 x 1 多工器，無致能端，反相輸出。

113
