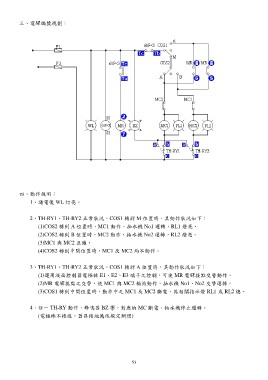

三、電驛編號規劃：

四、動作說明：
1、通電後 WL 灯亮。
2、TH-RY1、TH-RY2 正常狀況，COS1 轉到 M 位置時，其動作狀況如下：
(1)COS2 轉到 A 位置時，MC1 動作，抽水機 No1 運轉，RL1 燈亮。
(2)COS2 轉到 B 位置時，MC2 動作，抽水機 No2 運轉，RL2 燈亮。
(3)MC1 與 MC2 互鎖。
(4)COS2 轉到中間位置時，MC1 及 MC2 均不動作。
3、TH-RY1、TH-RY2 正常狀況，COS1 轉到 A 位置時，其動作狀況如下：
(1)運用液面控制器電極棒 E1、E2、E3 端子之控制，可使 MR 電驛接點交替動作。
(2)MR 電驛接點之交替，使 MC1 與 MC2 輪流動作，抽水機 No1、No2 交替運轉。
(3)COS1 轉到中間位置時，動作中之 MC1 及 MC2 斷電，其相關指示燈 RL1 或 RL2 熄。
4、任一 TH-RY 動作，蜂鳴器 BZ 響，對應的 MC 斷電，抽水機停止運轉。
(電極棒不接線，器具接地應依規定辦理)
