二、器具介紹：

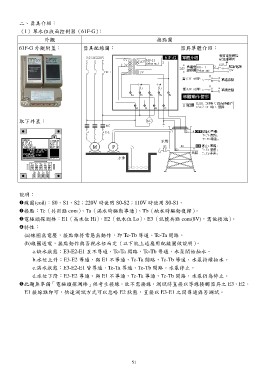

（1）單水位液面控制器（61F-G）：

外觀 接點圖
器具單體介紹：
61F-G 外觀附蓋： 器具配線圖：

取下外蓋：

說明：
線圈(coil)：S0、S1、S2；220V 時使用 S0-S2；110V 時使用 S0-S1。
接點：Tc（共用點 com）、Ta（滿水時驅動導通）、Tb（缺水時驅動復歸）。
電極頭探測棒：E1（高水位 Hi）、E2（低水位 Lo）、E3（訊號共點 com(8V)，需做接地）。
特性：

(a)線圈無電壓，接點維持常態無動作，即 Tc-Tb 導通、Tc-Ta 開路。
(b)線圈送電，接點動作與否視水位而定（以下就上述應用配線圖做說明）。

a.缺水狀態：E3-E2-E1 互不導通，Tc-Ta 開路，Tc-Tb 導通，水泵開始抽水。
b.水位上升：E3-E2 導通、與 E1 不導通，Tc-Ta 開路，Tc-Tb 導通，水泵持續抽水。
c.滿水狀態：E3-E2-E1 皆導通，Tc-Ta 導通，Tc-Tb 開路，水泵停止。
d.水位下降：E3-E2 導通、與 E1 不導通，Tc-Ta 導通，Tc-Tb 開路，水泵仍為停止。
此題無準備「電極頭探測棒」供考生接線，故不需接線，測試時直接以導線接觸器具之 E3、E2、
E1 接線點即可，快速測試方式可以忽略 E2 狀態，直接以 E3-E1 之間導通與否測試。
