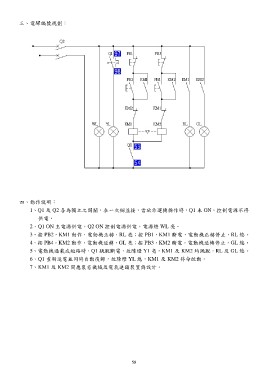

三、電驛編號規劃：
四、動作說明：
1、Q1 及 Q2 各為獨立之開關，在一次側並接，當欲作運轉操作時，Q1 未 ON，控制電源不得
供電。
2、Q1 ON 主電源供電，Q2 ON 控制電源供電，電源燈 WL 亮。
3、按 PB2，KM1 動作，電動機正轉，RL 亮；按 PB1，KM1 斷電，電動機正轉停止，RL 熄。
4、按 PB4，KM2 動作，電動機逆轉，GL 亮；按 PB3，KM2 斷電，電動機逆轉停止，GL 熄。
5、電動機過載或短路時，Q1 跳脫斷電，故障燈 Y1 亮，KM1 及 KM2 均跳脫，RL 及 GL 熄。
6、Q1 重新送電並同時自動復歸，故障燈 YL 熄，KM1 及 KM2 待命啟動。
7、KM1 及 KM2 間應裝有機械及電氣連鎖裝置與設計。
