二、器具介紹：

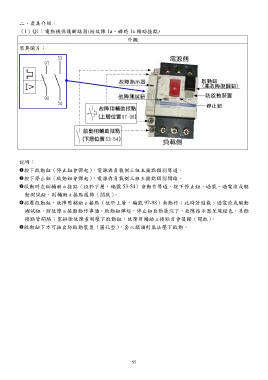

（1）Q1：電動機保護斷路器(附故障 1a、瞬時 1a 輔助接點)

外觀
器具圖片：

說明：
按下啟動鈕（停止鈕會彈起），電源與負載側三組主接點個別導通。
按下停止鈕（啟動鈕會彈起），電源與負載側三組主接點個別開路。
啟動時左側輔助 a 接點（位於下層，編號 53-54）會動作導通，按下停止鈕、過載、過電流或驅

動測試鈕，則輔助 a 接點復歸（開啟）。
按壓啟動鈕，故障用輔助 a 接點（位於上層，編號 97-98）無動作；此時若過載、過電流或驅動

測試鈕，則故障 a 接點動作導通，啟動鈕彈起，停止鈕自動層沉下，故障指示器呈現橙色，其餘
接點皆開路；需排除故障重新壓下啟動鈕，故障用輔助 a 接點方會復歸（開啟）。
啟動鈕下方可抽出防啟動裝置（圓孔型），套入鎖頭則無法壓下啟動。
