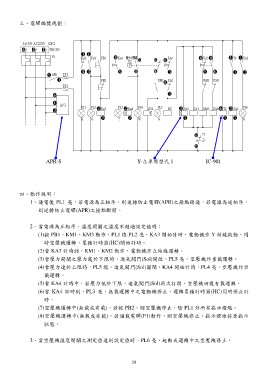

三、電驛編號規劃：

APR-S Y-Δ專用型式 1 IC-901

四、動作說明：
1、通電後 PL1 亮，若電源為正相序，則逆轉防止電驛(APR)之接點接通，若電源為逆相序，
則逆轉防止電驛(APR)之接點斷開。

2、當電源為正相序，溫度開關之溫度不超過設定值時：
(1)按 PB1，KM1、KM3 動作，PL1 熄 PL2 亮，KA3 開始計時，電動機作 Y 結線啟動，同
時空壓機運轉，累積計時器(HC)開始計時。
(2)當 KA3 計時到，KM1、KM2 動作，電動機作Δ結線運轉。
(3)當壓力開關之壓力處於下限時，進氣閥門(Sol)開啟，PL5 亮，空壓機作重載運轉。
(4)當壓力達於上限時，PL5 熄，進氣閥門(Sol)關閉，KA4 開始計時，PL4 亮，空壓機作空
載運轉。
(5)當 KA4 計時中，若壓力低於下限，進氣閥門(Sol)再次打開，空壓機回復有載運轉。
(6)當 KA4 計時到，PL3 亮，無載運轉中之電動機停止，運轉累積計時器(HC)同時停止計
時。
(7)空壓機運轉中(無載或有載)，若按 PB2，則空壓機停止，除 PL1 外所有指示燈熄。
(8)空壓機運轉中(無載或有載)，若過載電驛(F1)動作，則空壓機停止，指示燈維持原指示
狀態。

3、當空壓機溫度開關之測定值達到設定值時，PL6 亮，起動或運轉中之空壓機停止。
