二、器具介紹：

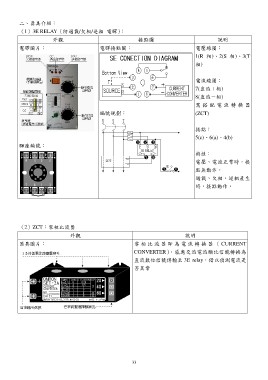

（1）3E RELAY（防過載/欠相/逆相 電驛）：
外觀 接點圖 說明
電壓線圈：
電驛圖片： 電驛接點圖： 1(R 相)、2(S 相)、3(T
相)
編號規劃：
電流線圈：
腳座編號： 7(直流＋相)
8(直流－相)
需搭配電流轉換器
(ZCT)
接點：
5(c)、6(a)、4(b)
特性：
電壓、電流正常時，接
點無動作。
過載、欠相、逆相產生
時，接點動作。
（2）ZCT：零相比流器 說明
外觀 零 相 比 流 器 即 為 電 流 轉 換 器 （ CURRENT
CONVERTER），感應交流電流類比信號轉換為
器具圖片： 直流數位信號傳輸至 3E relay，借以偵測電流是
否異常
